ペルチェコントローラ用温度センサー（Pt100 / NTCサーミスタ）
ペルチェコントローラ用ケーブル付き温度センサーを販売しております。
当社ペルチェコントローラとのセット購入や5本以上のご購入は、割引価格で販売しております。
・シールド線を使用しているのでPWM駆動ノイズの影響を受けにくい温度センサーです。
・ケーブルの長さ、圧着端子の形状等、ご希望の仕様に合わせた温度センサーケーブルを製作いたします。
・素子むき出しなので温度応答が速い（ネジ止め型、ステンレス保護管付を除く）
・NTCサーミスタはケーブル配線抵抗を考慮したセンサーパラメータの設定が可能
→ ペルチェコントローラ、ペルチェドライバーとセットでご注文いただいた場合、温度センサーに対応した設定に調整後お届けいたします。
ペルチェコントローラ PLC-24V10A はユーザー設定が可能です。（Steinhart-Hart係数で指定）
ペルチェコントローラ用ケーブル付き温度センサー 製品仕様
- Pt100 温度センサー
- PDFファイル 約184KB
- NTCサーミスタ 温度センサー
- PDFファイル 約248KB
温度センサー接続端子形状と適合モデル
温度センサー接続端子はY形端子、棒端子、フェルール端子、端子なしの4種類からお選びいただけます。
- 温度センサー接続端子形状
適合表 - PDFファイル 約32KB
Pt100 温度センサー
当社ペルチェコントローラとのセット購入や5本以上のご購入は、割引価格で販売しております。
∗ 宅配便をご希望の場合は、別途宅配便送料がかかる場合があります。
【温度センサーの価格、ご質問・ご相談等は、メール・FAXにてお問い合わせください。】
・Pt100セラミックプレート型
Pt100 ClassA(±0.15℃) ／ 温度範囲：-50℃ ～ +500℃ ／ 温度応答：0.1sec 標準のケーブルの長さは1.0mです。0.3m～3.0mまで0.1m単位で製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-PT100AP-1R0-N | Pt100セラミックプレート型 端子なし ／ ケーブル長 1.0m |
| TSA-PT100AP-1R0-Y | Pt100セラミックプレート型 Y形端子 ／ ケーブル長 1.0m |
| TSA-PT100AP-1R0-B | Pt100セラミックプレート型 棒端子 ／ ケーブル長 1.0m |
| TSA-PT100AP-1R0-F | Pt100セラミックプレート型 フェルール端子 ／ ケーブル長 1.0m |
・Pt100セラミック円筒型
Pt100 ClassA(±0.15℃) ／ 温度範囲：-200℃ ～ +650℃ ／ 温度応答：0.4sec 標準のケーブルの長さは1.0mです。0.3m～3.0mまで0.1m単位で製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-PT100AC-1R0-N | Pt100セラミック円筒型 端子なし ／ ケーブル長 1.0m |
| TSA-PT100AC-1R0-Y | Pt100セラミック円筒型 Y形端子 ／ ケーブル長 1.0m |
| TSA-PT100AC-1R0-B | Pt100セラミック円筒型 棒端子 ／ ケーブル長 1.0m |
| TSA-PT100AC-1R0-F | Pt100セラミック円筒型 フェルール端子 ／ ケーブル長 1.0m |
・Pt100ステンレス保護管付き
Pt100 ClassA(±0.15℃) ／ 温度範囲：-20℃ ～ +100℃
温度センサーヘッド部（ステンレス保護管）のみ防水構造
標準のケーブルの長さは1.5mです。ケーブル長加算できませんが1.5m以下は製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-PT100AS-1R5-N | Pt100ステンレス保護管付き 端子なし ／ ケーブル長 1.5m |
| TSA-PT100AS-1R5-Y | Pt100ステンレス保護管付き Y形端子 ／ ケーブル長 1.5m |
| TSA-PT100AS-1R5-B | Pt100ステンレス保護管付き 棒端子 ／ ケーブル長 1.5m |
| TSA-PT100AS-1R5-F | Pt100ステンレス保護管付き フェルール端子 ／ ケーブル長 1.5m |

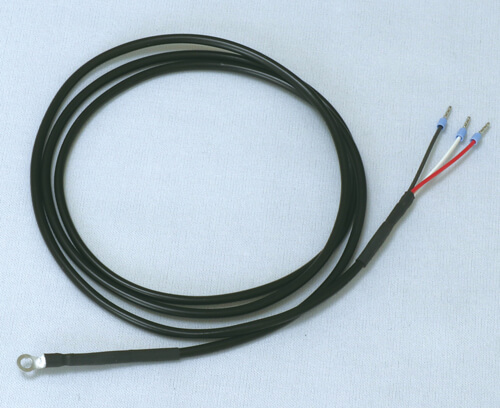

・Pt100ネジ止め型
Pt100 ClassA(±0.15℃) ／ 温度範囲：-200℃ ～ +650℃ ／ 温度応答：0.4sec
ネジ止め部の仕様（R形圧着端子(M3) ／ 材質：無酸素銅）
標準のケーブルの長さは1.0mです。1.0m～3.0mまで0.1m単位で製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-PT100AR-1R0-N | Pt100ネジ止め型 端子なし ／ ケーブル長 1.0m |
| TSA-PT100AR-1R0-Y | Pt100ネジ止め型 Y形端子 ／ ケーブル長 1.0m |
| TSA-PT100AR-1R0-B | Pt100ネジ止め型 棒端子 ／ ケーブル長 1.0m |
| TSA-PT100AR-1R0-F | Pt100ネジ止め型 フェルール端子 ／ ケーブル長 1.0m |
NTCサーミスタ 温度センサー
当社ペルチェコントローラとのセット購入や5本以上のご購入は、割引価格で販売しております。
∗ 宅配便をご希望の場合は、別途宅配便送料がかかる場合があります。
【温度センサーの価格、ご質問・ご相談等は、メール・FAXにてお問い合わせください。】
・103JTフィルム封止薄型
R25=10kΩ, B(25/85)=3435K ／ 温度範囲：-50℃ ～ +125℃ ／ 熱時定数：5sec 標準のケーブルの長さは1.0mです。0.3m～3.0mまで0.1m単位で製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-103JT-1R0-N | 103JTフィルム封止薄型 端子なし ／ ケーブル長 1.0m |
| TSA-103JT-1R0-Y | 103JTフィルム封止薄型 Y形端子 ／ ケーブル長 1.0m |
| TSA-103JT-1R0-B | 103JTフィルム封止薄型 棒端子 ／ ケーブル長 1.0m |
| TSA-103JT-1R0-F | 103JTフィルム封止薄型 フェルール端子 ／ ケーブル長 1.0m |

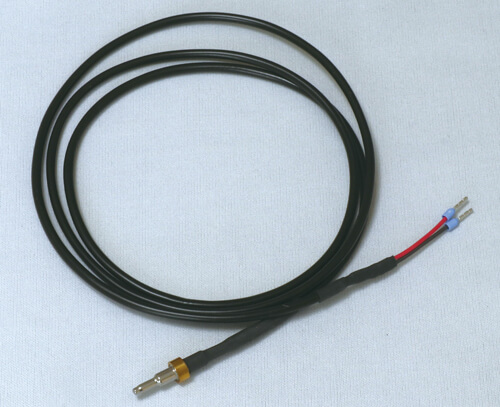

・NTCAIMME3ステンレス保護管付き（真鍮リング付）
R25=10kΩ, B(25/85)=3984K ／ 温度範囲：-25℃ ～ +105℃ ／ 熱時定数： 1.5sec
温度センサーヘッド部（ステンレス保護管）のみ防水構造
標準のケーブルの長さは1.0mです。1.0m～3.0mまで0.1m単位で製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-103VS-1R0-N | NTCAIMME3ステンレス保護管付き 端子なし ／ ケーブル長 1.0m |
| TSA-103VS-1R0-Y | NTCAIMME3ステンレス保護管付き Y形端子 ／ ケーブル長 1.0m |
| TSA-103VS-1R0-B | NTCAIMME3ステンレス保護管付き 棒端子 ／ ケーブル長 1.0m |
| TSA-103VS-1R0-F | NTCAIMME3ステンレス保護管付き フェルール端子 ／ ケーブル長 1.0m |

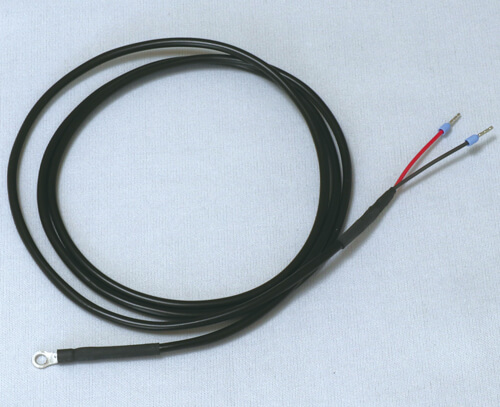

・103ETBネジ止め型
R25=10kΩ, B(25/85)=3435K ／ 温度範囲：-40℃ ～ +90℃ ／ 熱時定数： 3.4sec
ネジ止め部の仕様（R形圧着端子(M3) ／ 材質：無酸素銅）
標準のケーブルの長さは1.0mです。1.0m～3.0mまで0.1m単位で製作可能です。
| 型番 | 仕様 |
|---|---|
| TSA-103ER-1R0-N | 103ETBネジ止め型 端子なし ／ ケーブル長 1.0m |
| TSA-103ER-1R0-Y | 103ETBネジ止め型 Y形端子 ／ ケーブル長 1.0m |
| TSA-103ER-1R0-B | 103ETBネジ止め型 棒端子 ／ ケーブル長 1.0m |
| TSA-103ER-1R0-F | 103ETBネジ止め型 フェルール端子 ／ ケーブル長 1.0m |
